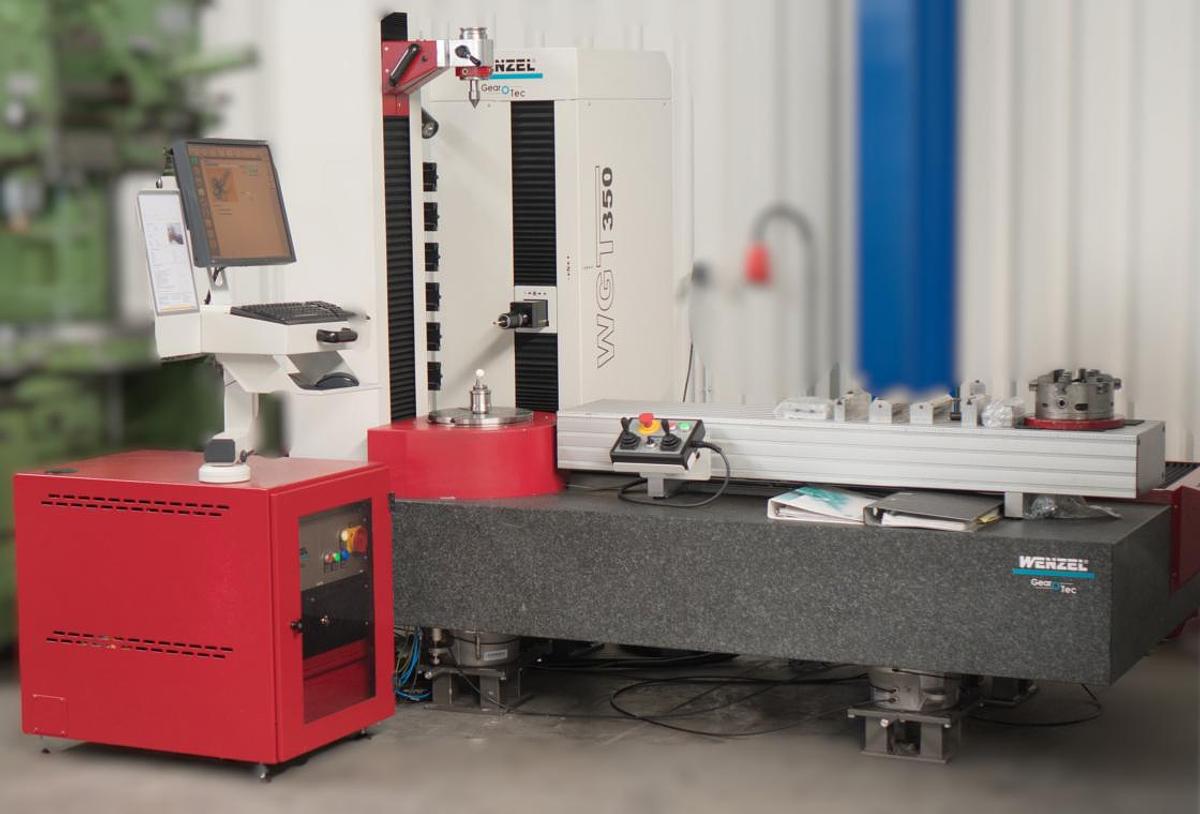

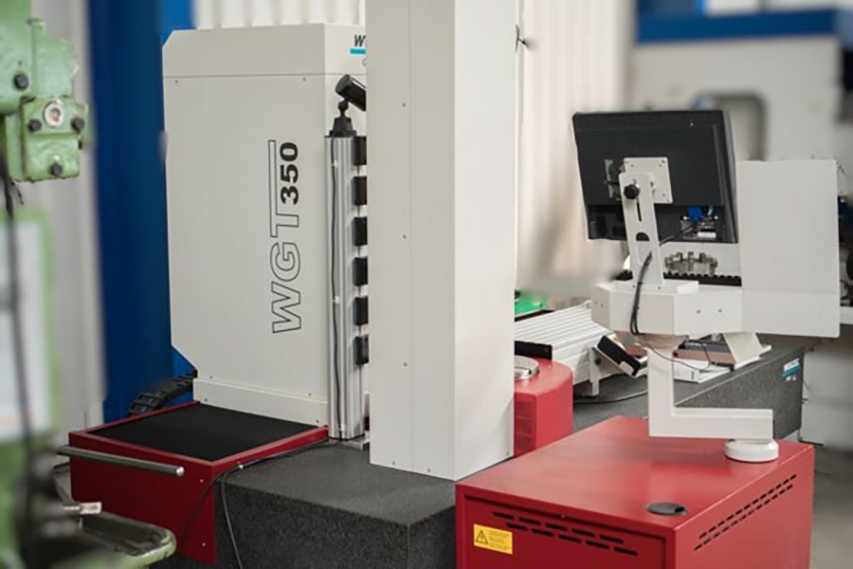

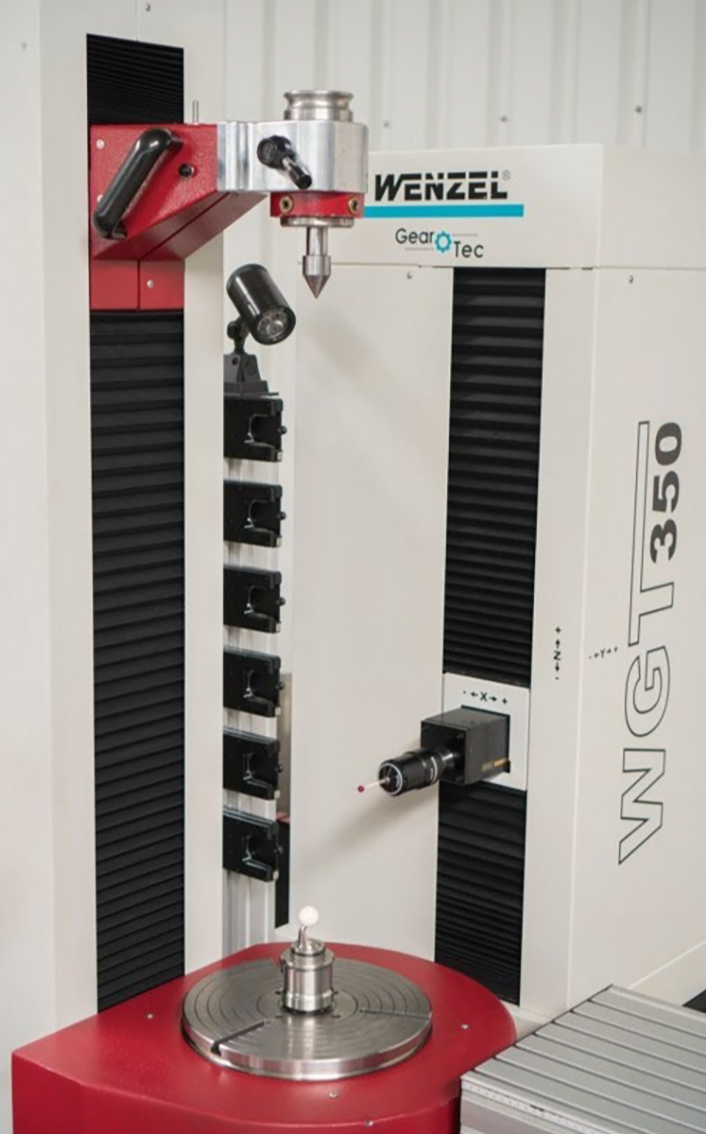

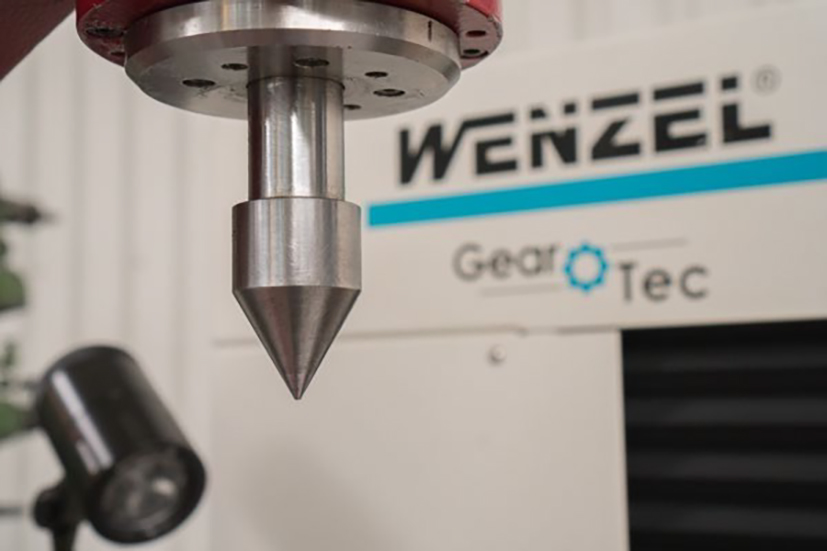

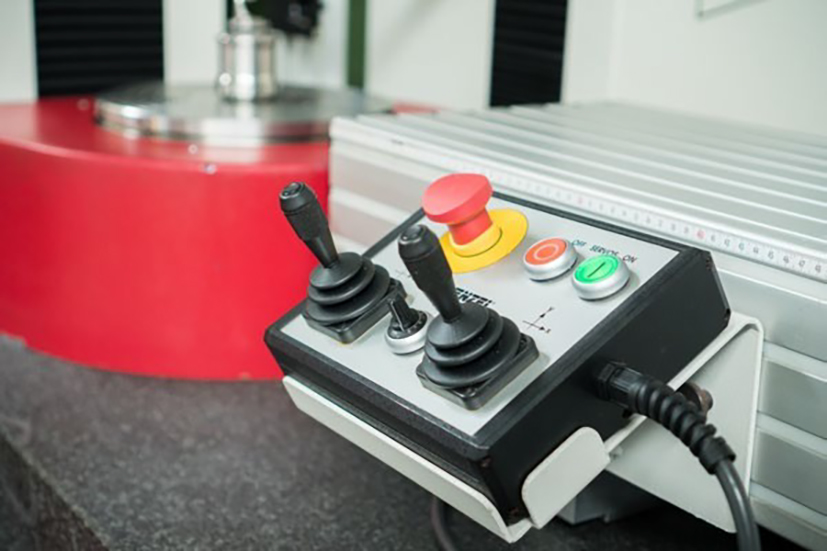

Macchina di misura di ingranaggi WENZEL WGT 350 XL

Macchina di misura per ingranaggi con misurazione opzionale delle cremagliere.

Dati tecnici:

• Diametro massimo del pezzo sulla tavola rotante = da 5 a 400 mm

• Carico massimo della tavola rotante = 180 kg

• Corsa: X = 1800 mm, Y = 200 mm, Z = 650 mm

• Campo di misura con battuta opposta = da 20 a 900 mm

• Risoluzione del campo di misura a partire da 0,5 mm

Lunghezza massima del carrello = 1200 mm

• 6x cambio sonde con 6x piastre SP600M incluse

• Compensazione termica della macchina

• Smorzamento pneumatico attivo della macchina

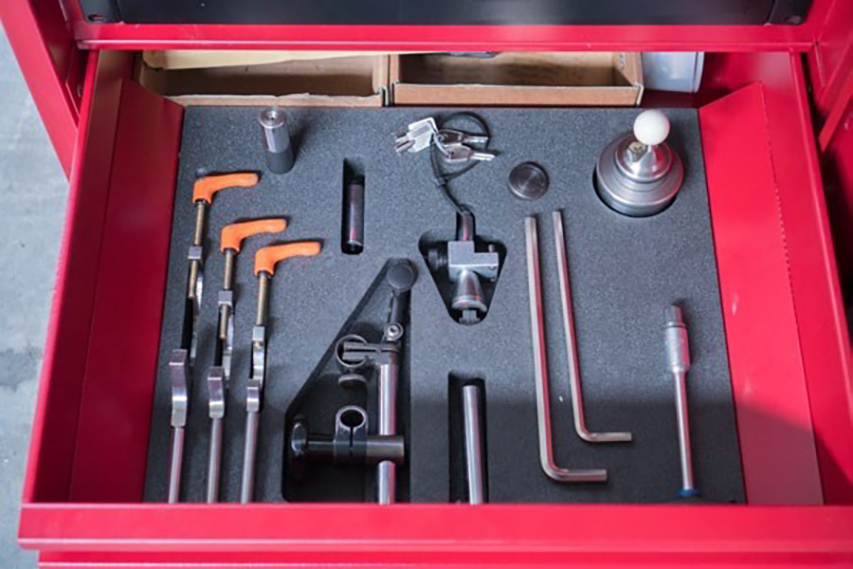

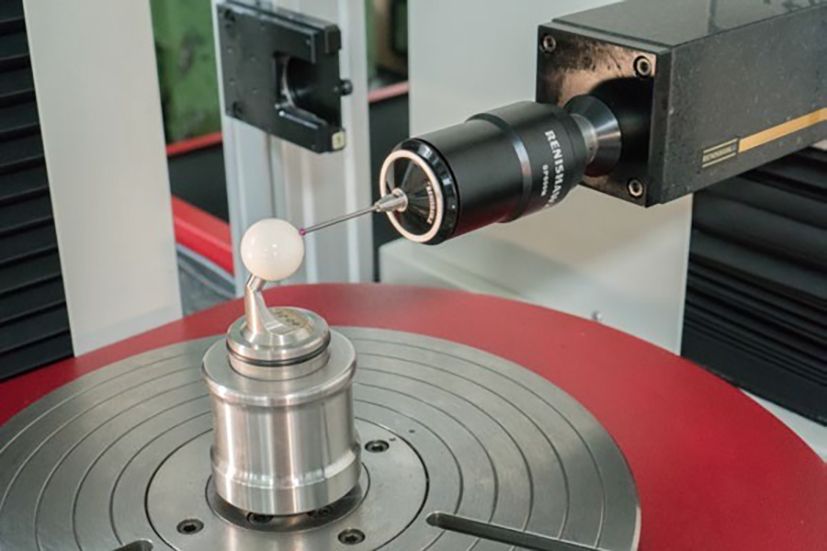

• Accessori quali pick-up, sfera di riferimento, ecc. come da figura

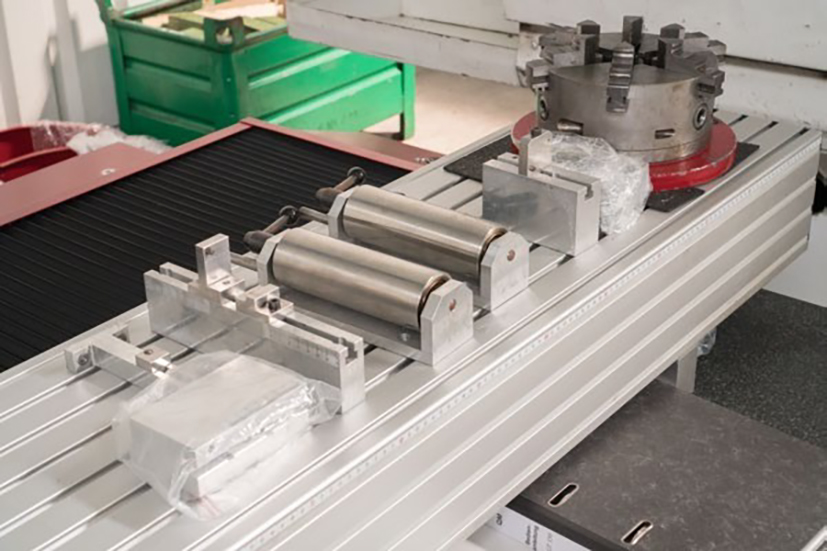

• Mandrino a ganasce D=250 mm con ganasce interne ed esterne

Sono inclusi i seguenti moduli software:

• TMain – Gestione del programma

• TStylus – Gestione delle sonde

TCali – Calibrazione delle sonde

• TAmo – Determinazione computazionale della posizione dell’asse

• TGear – Programma di misura per ingranaggi cilindrici

• TShaft – Programma per la misura, la profilatura, il posizionamento e la scansione di

• contorni sconosciuti

• TWorm – Programma di misura per ingranaggi a vite senza fine

• TRack – Software per cremagliere

• I parametri di un ingranaggio sconosciuto, modulo (mn), angolo elicoidale (ß) e angolo di

passo

(a), possono essere determinati utilizzando TReverse.

• Programma di statistica, analisi statistica per il collaudo di ingranaggi cilindrici, conici e a

vite senza fine

Versione controller n. V6.704, funziona su Windows 7.

È possibile aggiornare il software Metrotek a Windows 11 e all'ultima versione. Tuttavia,

ciò comporta costi aggiuntivi.
